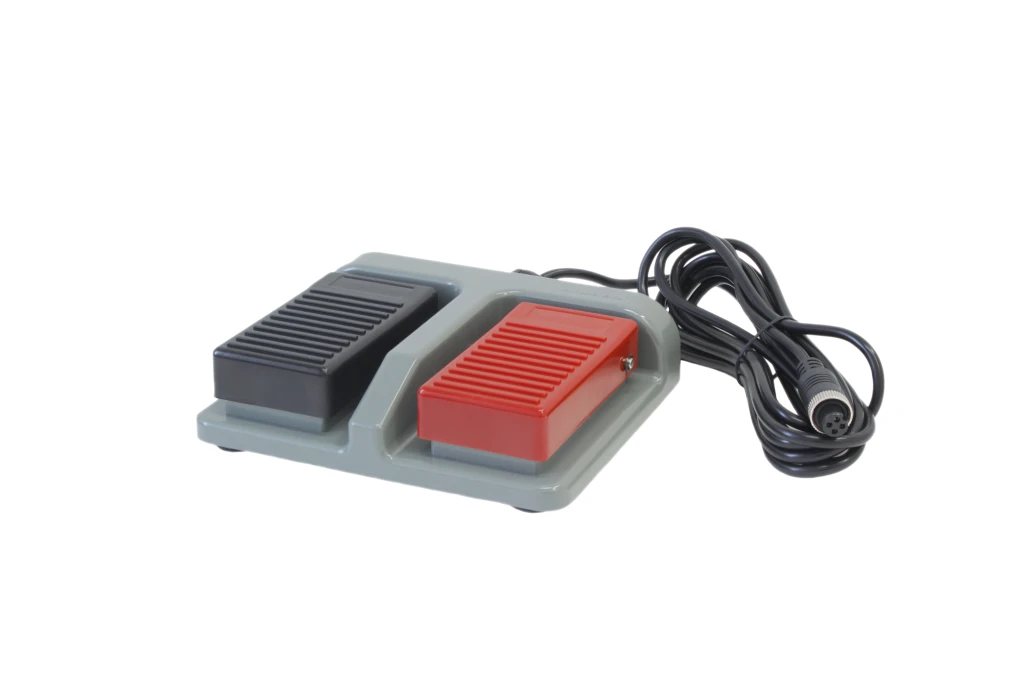

Контроллер управления зумом CARVIS ZP-01 — это специализированное устройство, предназначенное для точного масштабирования изображения в системах видеонаблюдения башенных кранов. Устройство подключается к монитору CARVIS WT-307 и позволяет оператору легко управлять зумом камеры CARVIS WLC-303 с помощью двух педалей, не отвлекаясь от выполнения рабочих операций. Компактный и прочный корпус с разъемом GX16 обеспечивает надежное подключение, а длина кабеля 2,8 метра дает достаточно свободы для удобного размещения контроллера в кабине крана.
Ключевые преимущества
-
Совместимость с CARVIS WT-307 и WLC-303: обеспечивает полную интеграцию с монитором и беспроводной камерой для профессионального видеонаблюдения на крановой технике.
-
Удобное педальное управление: две педали позволяют оператору управлять зумом (приближение/отдаление) ногами, освобождая руки для управления краном.
-
Надежное подключение: разъем GX16 гарантирует стабильное соединение при вибрациях и перемещениях, характерных для работы крановой техники.
-
Достаточная длина кабеля: 2,8 метра позволяют разместить контроллер в удобном месте кабины без ограничений.
-
Прочная конструкция: корпус из металла и пластика со степенью защиты IP40 выдерживает интенсивную эксплуатацию и воздействие пыли.
-
Широкий температурный диапазон: работает в условиях от −40°C до +70°C, что обеспечивает надежность в любых климатических условиях.
-
Простота использования: не требует сложной настройки, подключается и работает непосредственно с совместимым оборудованием.
Технические характеристики
| Параметр | Значение |
| Тип | Контроллер управления зумом |
| Количество клавиш | 2 (педали) |
| Разъем | GX16 |
| Длина кабеля, м | 2,8 |
| Состояние концевиков педали | Нормально-разомкнутые |
| Рабочая температура, °C | −40 … +70 |
| Габариты, мм | 150×120×35 |
| Материал корпуса | Металл, пластик |
| Степень защиты корпуса | IP40 |
| Вес, кг | 0,436 |
Области применения
-
Башенные краны: совместно с камерой CARVIS WLC-303 и монитором CARVIS WT-307 для детального контроля грузозахватных операций на высоте.
-
Автомобильные и гусеничные краны: позволяет оператору приближать изображение для точной строповки и позиционирования груза.
-
Портовые и козловые краны: обеспечивает комфортное управление камерой в сложных условиях портовых терминалов.
-
Строительные площадки: применение на любой крановой технике, где требуется детальное наблюдение за рабочей зоной.
Комплектация
Монтаж и подключение
Контроллер устанавливается в кабине крана в месте, удобном для нажатия педалей ногами оператора. Подключение осуществляется через разъем GX16 к соответствующему порту на мониторе CARVIS WT-307. Длина кабеля 2,8 метра позволяет разместить контроллер на полу или на специальной платформе без натяжения. После подключения устройство готово к работе и не требует дополнительной настройки — педали управляют цифровым зумом камеры CARVIS WLC-303, обеспечивая плавное масштабирование изображения. Благодаря нормально-разомкнутым концевикам педали обеспечивают безопасный режим работы и исключают случайное срабатывание. Прочный корпус IP40 защищает внутренние компоненты от попадания твердых частиц диаметром более 1 мм, что достаточно для эксплуатации в кабине крана.
Характеристики
| Производитель: | CARVIS |
| Код товара: | |
Документация
